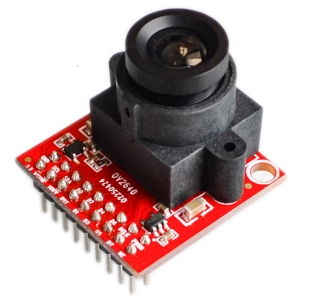

OV2640摄像头模块 200W像素

1，传感器尺寸：1/4寸。

OV2640图像传感器具有200万像素（1632x1232像素），其体积小、工作电压低，提供单片UXGA摄像和影像处理器的所有功能。通过SCCB总线控制，可以输出整帧、子采样、取窗口等方式的各种分辨率10位采样数据。该产品UXGA图像最高达到15帧/秒。用户可以完全控制图像质量、数据格式和传输方式。所有图像处理功能过程包括伽玛曲线、白平衡、饱和度、色度等都可以通过SCCB接口编程。OmmiVision图像传感器应用独有的传感器技术，通过减少或消除光学或电子缺陷如固定图案噪声、托尾、浮散等，提高图像质量，得到清晰的稳定的彩色图像。

模块特点

• 高灵敏度、 低电压适合嵌入式应用

• 标准的SCCB接口，兼容I2C接口

• RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)输出格式

• 支持UXGA、SXGA,VGA,QVGA,QQVGA,CIF,QCIF以及直到40x30大小的各种尺寸

• 支持自动曝光控制、自动增益控制、自动白平衡，自动消除灯光条纹、自动黑电平校准.图像质量控制包括色饱和度、色

• 相、伽玛、锐度ANTI_BLOOM等设置。

• 支持图像缩放、平移和窗口设置

• 支持图像压缩，即可输出JPEG图像数据

• 自带嵌入式微处理器

• 集成有源晶振12M，无需外部提供时钟

• 集成LDO，只需供电3.3V即可正常工作

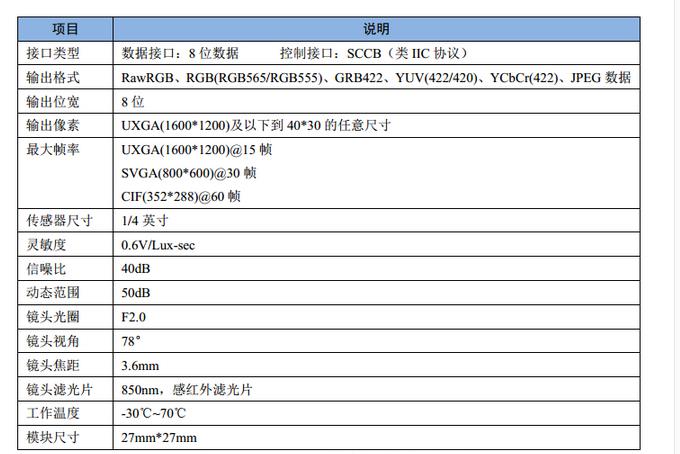

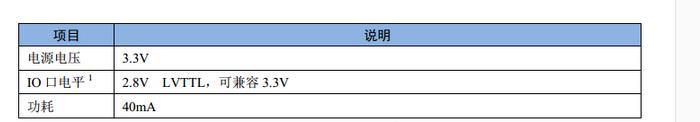

模块各种参数，如图所示：

2. 模块管脚说明

OV2640摄像头原理图

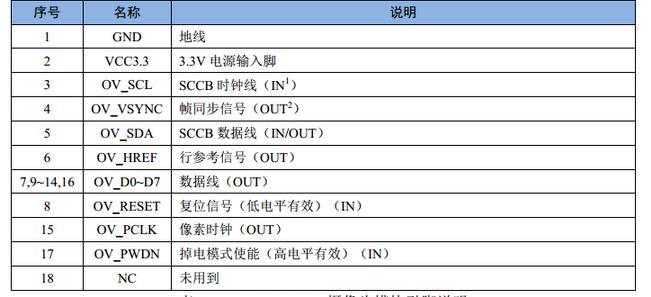

OV2640摄像头管脚说明

从上图可以看出，OV2640摄像头总共需要15个IO口驱动

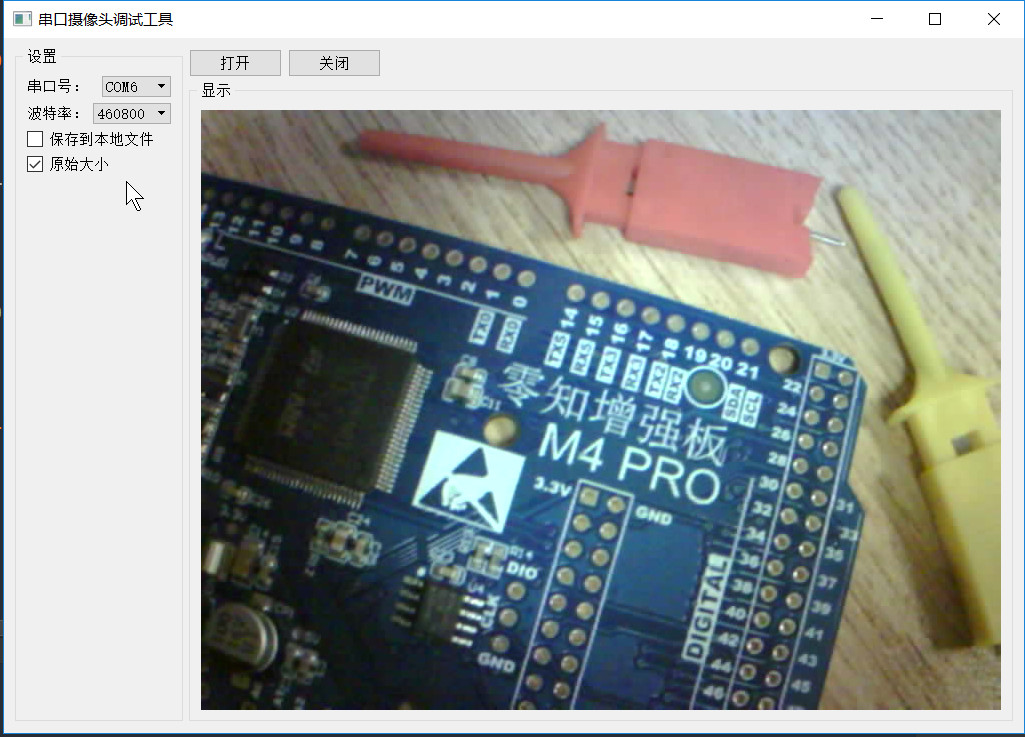

零知平台示例程序源码、详细教程，包括上位机调试工具和上位机源码：

零知增强板-DCMI接口 OV2640 摄像头 串口输出/LCD显示(点击跳转)
