零知开源辅助工具-串口调试
|

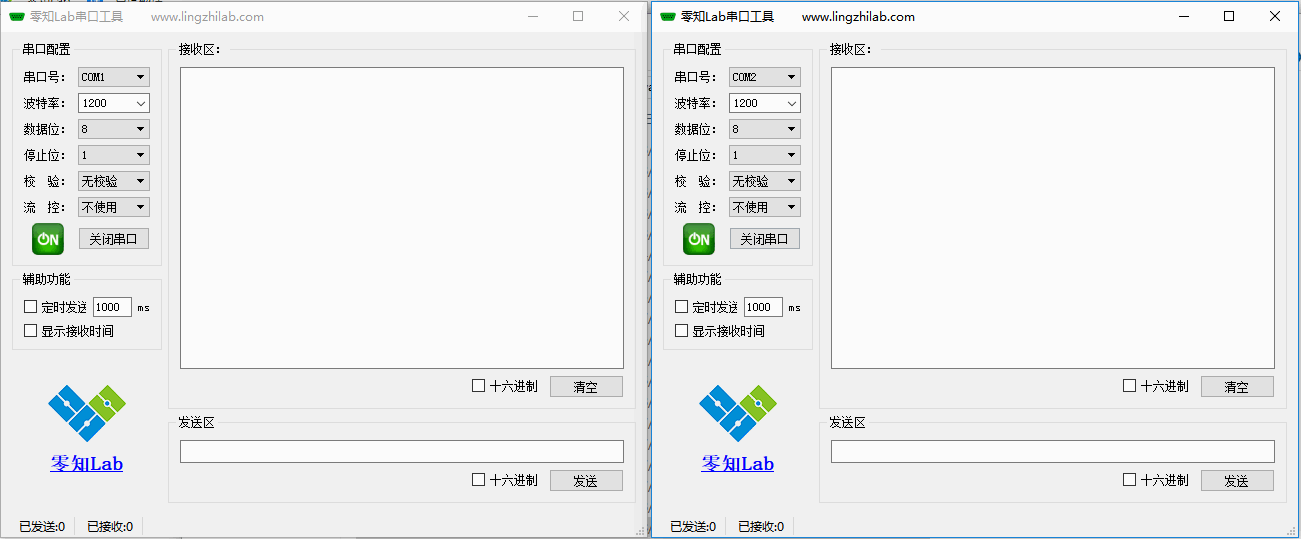

本文对常用的一个工具-串口调试进行说明。 1、串口驱动下载安装 附件中有CH340的驱动和cp2102的驱动，下载后直接安装即可。（win10可以不安装CH340驱动，因为系统已经自带） 2、串口号查看 右键【计算机】选择【管理】打开【计算机管理】窗口，打开【设备管理器】，在【端口】中可以看到你的开发板的串口号（零知Lab开发板使用的是CH340芯片，在这里可以看到芯片型号，如果你插入了多个usb设备，可以试着插拔开发板与电脑的连线来找到开发板对应的那一个串口号）：   3、串口调试工具使用我们使用零知Lab串口调试助手进行串口调试，该工具使用非常简单。软件界面如下所示： 我们使用另一个软件virtual serial port虚拟串口工具（附件可以下载安装 vspd.zip）来辅助说明使用： （1）打开虚拟串口工具  在软件右边选择串口一和串口二（选择当前电脑未使用的串口号），再点击【添加串口】，此时电脑的串口1和串口2就相当于用线连接在一起了，可以进行数据通信了。 （2）分别打开两个零知Lab串口工具窗口  在两个串口工具中的串口号中分别选择在第一步添加的两个串口号，其他默认，并点击【打开串口】，此时按钮左边会显示【on】状态，绿色，如下：  然后在发送区填写你要发送的内容，点击【发送】就可以看到从各自的串口接收到的数据了：  4、当然如果你有自己爱好的串口工具，你可以使用自己的工具来进行调试，这里只是介绍这个非常简单的工具供你选择，因为很多工具添加了很多功能，但实际没有用到，个人看法是工具简单实用才是关键。当然如果你想自己添加自己的功能，可以在这个工具上进行扩展，此工具会开源源码。 注：本串口调试工具在接收和发送中文的时候默认采用UTF-8编码，如果你的编码方式不一样，可以在软件中更改编码方式为GBK。 |
