生成二维码并显示到OLED
二维码在我们周围非常常见，在这里展示通过OLED显示生成的二维码。
一、硬件
需要的模块
零知ESP8266开发板
OLED SSD1306模块
二、连线

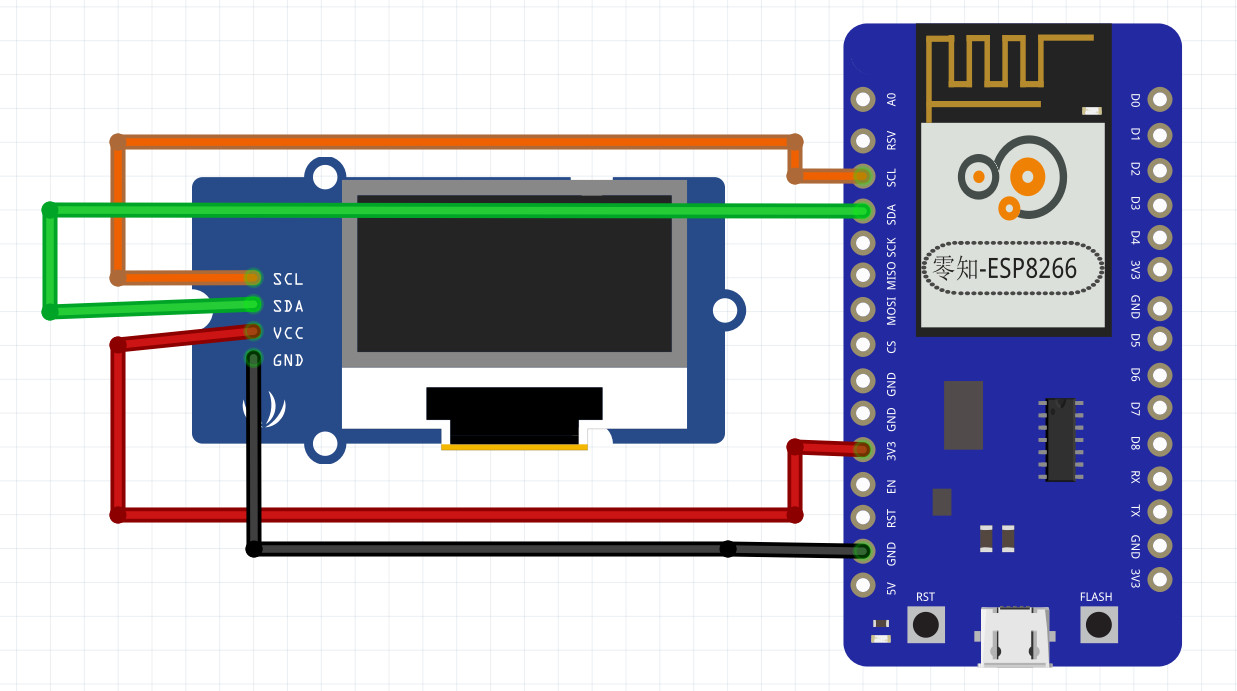

接线很简单，I2C接口对应连接即可：

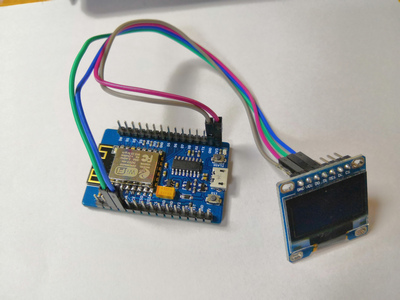

接好后实物图如下：
三、软件
本次使用了OLED相关的软件库，因此需要安装如下两个库：

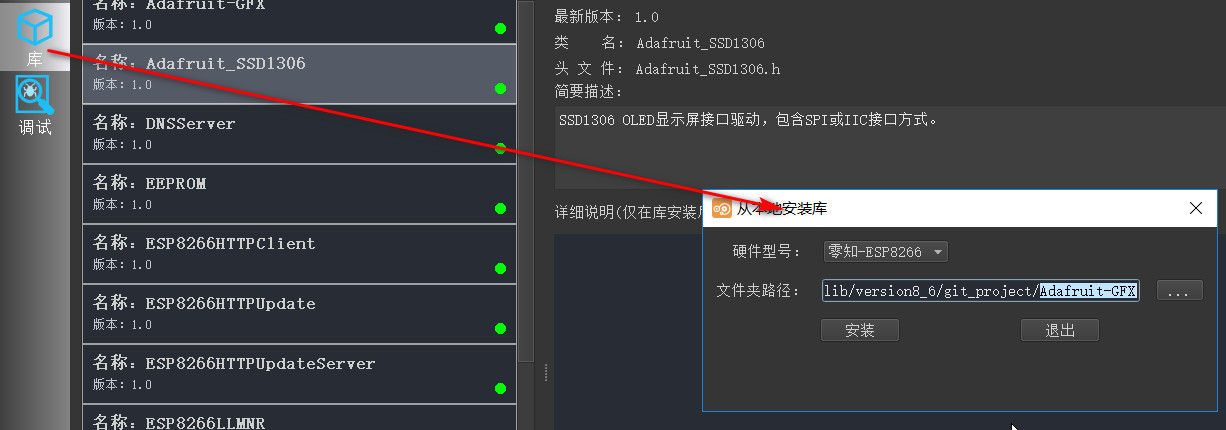

下载这两个库，然后安装到硬件型号-零知-ESP8266：
同时我们使用了二维码生成的软件库，同样的方法安装给esp8266型号：
3、然后在零知开发工具中就可以看到QRCode二维码相关例子，打开它：
该例子核心代码如下：
/* *********************************************************************************
* ESP8266 QRcode
* dependency library :
* ESP8266 Oled Driver for SSD1306 display by Daniel Eichborn, Fabrice Weinberg
* 零知ESP8266-OLED
* SDA --> D1-sda
* SCL --> D0-scl
***********************************************************************************/
#include <qrcode.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
#define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
QRcode qrcode (&display);
void setup() {
Serial.begin(115200);
Serial.println("");
Serial.println("Starting...");
display.begin(SSD1306_SWITCHCAPVCC, 0x3c);
display.clearDisplay();
// enable debug qrcode
qrcode.debug();
// Initialize QRcode display using library
qrcode.init();
// create qrcode
qrcode.create("www.lingzhilab.com");
}
void loop() { }
就这么几行代码搞定。

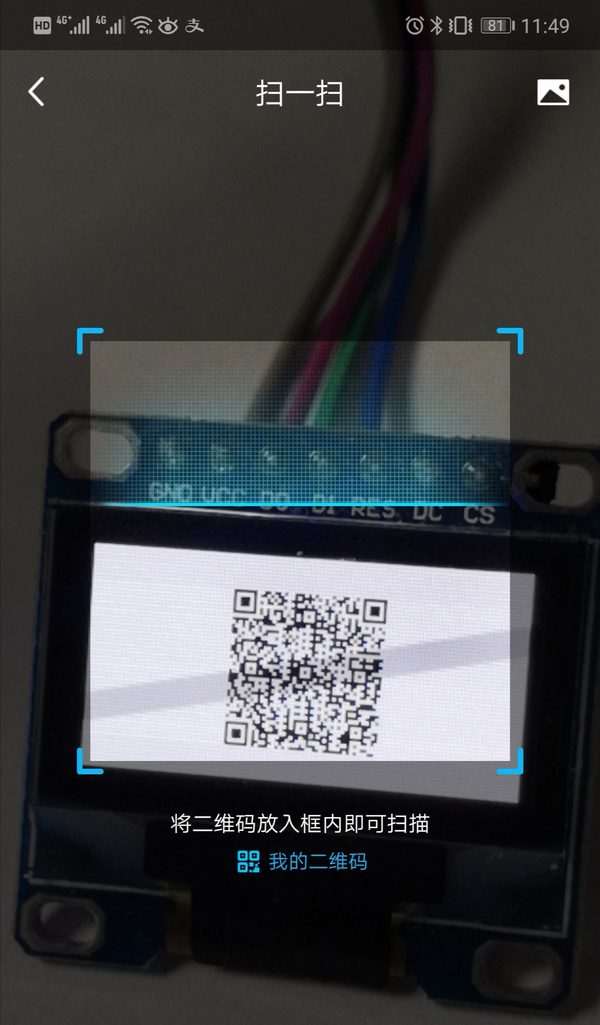

现在验证代码然后上传到零知-esp8266，可以看到如下结果啦：

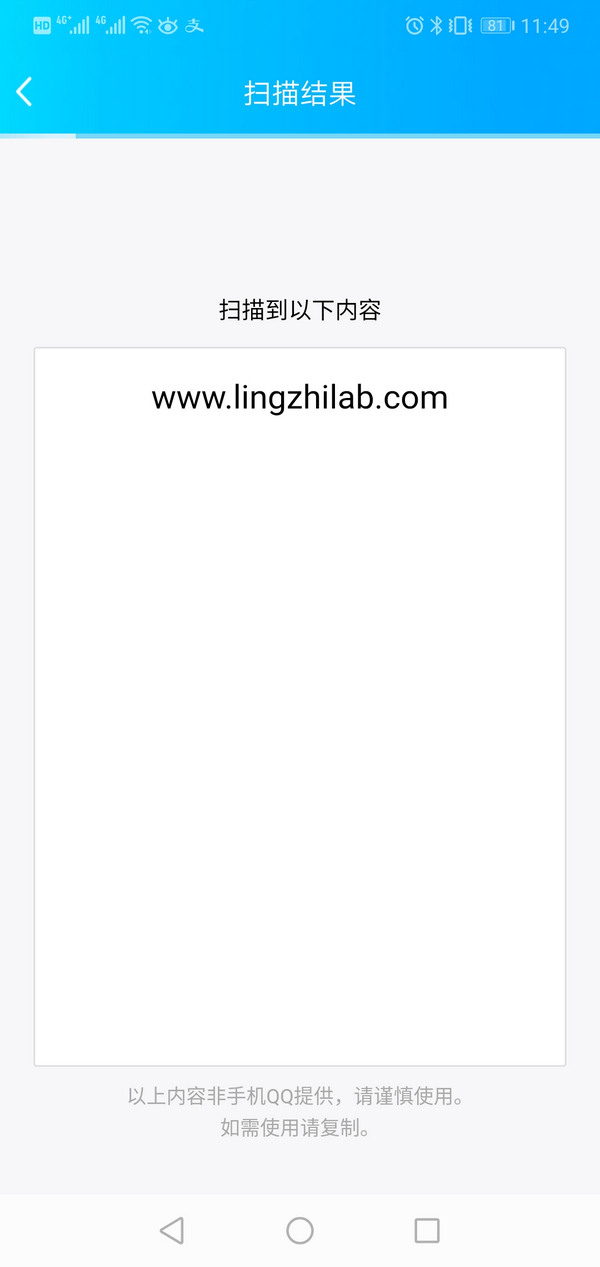

用手机QQ扫一扫看看：
