零知开源小项目-Bad Apple 零知版本
“有屏的地方就有Bad Apple”，现在我们零知开发板上也移植了这个Bad Apple，使用的是SD卡存储，OLED显示画面，主要是为了大家熟悉下OLED和SD卡这两个常用模块的应用。我们零知开发板刚好有两个硬件SPI接口，因此在这里两个设备都是使用的硬件SPI，速度都是大概是10兆，因此效果还不错。
1、硬件连接
OLED的连接直接参照之前oled的显示教程，不过我在这里该到了SPI2上，因此需要把MOSI,SCLK这两根线连接到SPI2对应的脚上（34,32）； SD卡使用SDIO/SPI的SD卡模块，使用SPI1接口，接线如下：
2、程序

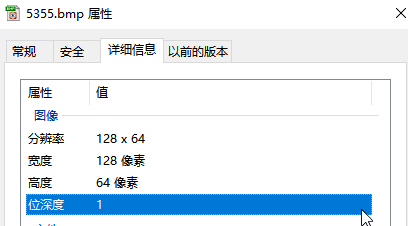

程序很简单，就是SD卡上文件的读取，然后是OLED的图片显示。 说明：这里我使用的是BMP图片格式，较为简单，图片属性如下：
主要应用了PS软件进行批量更改图片为单色BMP格式。代码如下：
/**********************************************************
* 文件: badapple_oled.ino by 零知实验室([url=http://www.lingzhilab.com]www.lingzhilab.com[/url])
* -^^- 零知开源，让电子制作变得更简单！ -^^-
* 时间: 2019/06/13 19:20
* 说明:
************************************************************/
#include
#include
//sd卡使用spi1
//oled使用spi2
#define OLED_DC 1
#define OLED_CS 2
#define OLED_RESET 0
Adafruit_SSD1306 display(OLED_DC, OLED_RESET, OLED_CS);
const int chipSelect = SS;
#define BUFF_SIZE 1086
unsigned char buff[BUFF_SIZE] = {0};
//Lingzhi logo
static const unsigned char pic[] =
{
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xfc, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xf0, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xf0, 0x00, 0xff, 0xff, 0x80, 0x7f, 0xdf, 0xff, 0xfd, 0xff, 0xff, 0xbf, 0xfe, 0xff,
0xff, 0xff, 0xe0, 0x00, 0x7f, 0xff, 0x80, 0x7f, 0xde, 0x3f, 0xfd, 0xff, 0xe3, 0x3f, 0xfe, 0x7f,
0xff, 0xff, 0xe0, 0xf0, 0x3f, 0xff, 0xd1, 0x7f, 0xdc, 0x3f, 0xe0, 0x1f, 0xe3, 0x3f, 0xf0, 0x0f,
0xff, 0xff, 0xc1, 0xf8, 0x3f, 0xff, 0x80, 0x7f, 0xc0, 0x1f, 0xc0, 0x1f, 0xf3, 0x3f, 0xf0, 0x0f,
0xff, 0xff, 0xc3, 0xfc, 0x3f, 0xff, 0x80, 0x3f, 0xc0, 0x9f, 0xcf, 0x9f, 0xfa, 0x1f, 0xf7, 0xef,
0xff, 0xff, 0x87, 0xfe, 0x1f, 0xff, 0x91, 0x3f, 0xc4, 0x9f, 0xce, 0xdf, 0xea, 0x5f, 0xf7, 0xef,
0xff, 0xff, 0x87, 0xff, 0x1f, 0xff, 0x80, 0x3f, 0xc4, 0x9f, 0xce, 0xdf, 0xea, 0xcf, 0xf0, 0x0f,
0xff, 0xff, 0x8f, 0xff, 0x1f, 0xff, 0x80, 0x3f, 0xd4, 0x9f, 0xf2, 0xff, 0xe8, 0xcf, 0xf0, 0x0f,
0xff, 0xff, 0x8f, 0xff, 0x8f, 0xff, 0x80, 0x3f, 0xd4, 0x9f, 0xf8, 0xff, 0xe8, 0x0f, 0xf8, 0xdf,
0xff, 0x8f, 0x1f, 0xff, 0x8f, 0xff, 0x80, 0x3f, 0xe4, 0x9f, 0xf8, 0xff, 0xea, 0x1f, 0xfd, 0xbf,
0xff, 0x07, 0x1f, 0xff, 0x8f, 0xff, 0xf3, 0xff, 0xe4, 0x9f, 0xe6, 0xff, 0xeb, 0xff, 0xf9, 0x9f,
0xfe, 0x03, 0x1f, 0xbf, 0xcf, 0xff, 0xe1, 0xff, 0xc0, 0x9f, 0xe6, 0xff, 0xe3, 0x7f, 0xfb, 0x9f,
0xfe, 0x03, 0x3f, 0x0f, 0xc7, 0xff, 0xc0, 0xff, 0xc0, 0x9f, 0xf6, 0xff, 0xe3, 0x4f, 0xf8, 0x1f,
0xfc, 0x00, 0x3e, 0x07, 0xc7, 0xff, 0x8c, 0x3f, 0xe4, 0x9f, 0xfe, 0xff, 0xf8, 0x4f, 0xf8, 0x0f,
0xfc, 0x00, 0x3c, 0x07, 0xc7, 0xff, 0x9a, 0x3f, 0xe4, 0x9f, 0xc0, 0x1f, 0xf8, 0x1f, 0xfa, 0x6f,
0xf8, 0x70, 0x3c, 0x03, 0xe7, 0xff, 0x93, 0x3f, 0xe4, 0x9f, 0xc0, 0x1f, 0xfa, 0x1f, 0xfe, 0x7f,
0xf8, 0xf8, 0x7c, 0x03, 0xe7, 0xff, 0xc0, 0xff, 0xe4, 0x9f, 0xe8, 0xbf, 0xe2, 0x1f, 0xf0, 0x0f,
0xf8, 0xf8, 0x78, 0x03, 0xe7, 0xff, 0xc0, 0xff, 0xe4, 0x9f, 0xfc, 0xff, 0xe2, 0x1f, 0xf0, 0x0f,
0xf9, 0xfc, 0x78, 0x03, 0xe7, 0xff, 0xfc, 0xff, 0xc0, 0x9f, 0xf8, 0x7f, 0xfa, 0xdf, 0xfa, 0x5f,
0xf1, 0xfc, 0x78, 0x01, 0xe3, 0xff, 0xe1, 0xff, 0xc8, 0x9f, 0xf0, 0x3f, 0xfb, 0xdf, 0xfe, 0x7f,
0xf1, 0xfc, 0x78, 0x01, 0xe3, 0xff, 0xe1, 0xff, 0xd8, 0x9f, 0xe3, 0x1f, 0xfb, 0x9f, 0xfe, 0x7f,
0xf1, 0xcc, 0x70, 0x41, 0xe3, 0xff, 0xe0, 0xff, 0xdc, 0x1f, 0xe7, 0x9f, 0xf0, 0x0f, 0xf0, 0x0f,
0xf1, 0x8e, 0x70, 0xe1, 0xe3, 0xff, 0xfc, 0xff, 0xdc, 0x1f, 0xef, 0xdf, 0xf0, 0x0f, 0xf0, 0x0f,
0xf3, 0x8e, 0x70, 0xe1, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf3, 0x8e, 0x70, 0xe1, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf3, 0x8e, 0x70, 0xe1, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf3, 0x8e, 0x70, 0xe1, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf1, 0x8e, 0x70, 0xe1, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf1, 0x8e, 0x70, 0x61, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf1, 0xdc, 0x78, 0x01, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf1, 0xfc, 0x78, 0x01, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf9, 0xfc, 0xf8, 0x01, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf8, 0xfc, 0xf8, 0x03, 0xe3, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf8, 0xf8, 0xf8, 0x03, 0xe7, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xf8, 0x70, 0xfc, 0x03, 0xe7, 0xff, 0xbf, 0xbd, 0xdf, 0x1f, 0x0f, 0x77, 0xbe, 0xff, 0x3e, 0x1f,
0xfc, 0x20, 0xfc, 0x07, 0xe7, 0xff, 0xbf, 0xb9, 0xde, 0x1f, 0x07, 0x77, 0xbe, 0xff, 0x3e, 0x0f,
0xfc, 0x01, 0xfe, 0x07, 0xc7, 0xff, 0xbf, 0xb9, 0xde, 0x0f, 0x07, 0x77, 0xbe, 0xff, 0x3e, 0x4f,
0xfc, 0x01, 0xfe, 0x0f, 0xc7, 0xff, 0xbf, 0xb8, 0xde, 0xef, 0xef, 0x77, 0xbe, 0xff, 0x3e, 0xef,
0xfe, 0x03, 0xff, 0x1f, 0xc7, 0xff, 0xbf, 0xb8, 0xde, 0xef, 0xcf, 0x77, 0xbe, 0xff, 0x1e, 0xef,
0xfe, 0x03, 0xe7, 0xff, 0xcf, 0xff, 0xbf, 0xb8, 0xdc, 0xff, 0xcf, 0x77, 0xbe, 0xff, 0x1e, 0xef,
0xff, 0x07, 0xc3, 0xff, 0x8f, 0xff, 0xbf, 0xb8, 0xdc, 0xff, 0xdf, 0x77, 0xbe, 0xfe, 0x5e, 0xcf,
0xff, 0xdf, 0xc3, 0xff, 0x8f, 0xff, 0xbf, 0xb8, 0x5c, 0x8f, 0x9f, 0x07, 0xbe, 0xfe, 0xde, 0x1f,
0xff, 0xff, 0x81, 0xff, 0x8f, 0xff, 0xbf, 0xb9, 0x5c, 0x8f, 0x9f, 0x07, 0xbe, 0xfe, 0xde, 0x0f,
0xff, 0xff, 0x81, 0xff, 0x1f, 0xff, 0xbf, 0xb9, 0x5c, 0x8f, 0xbf, 0x27, 0xbe, 0xfe, 0xde, 0xcf,
0xff, 0xff, 0x81, 0xff, 0x1f, 0xff, 0xbf, 0xb9, 0x1c, 0xef, 0x3f, 0x77, 0xbe, 0xfe, 0x1e, 0xef,
0xff, 0xff, 0x99, 0xfe, 0x1f, 0xff, 0xbf, 0xb9, 0x1c, 0xef, 0x3f, 0x77, 0xbe, 0xfe, 0x0e, 0xef,
0xff, 0xff, 0x99, 0xfc, 0x3f, 0xff, 0xbf, 0xb9, 0x9e, 0xef, 0x7f, 0x77, 0xbe, 0xfc, 0xce, 0xef,
0xff, 0xff, 0x99, 0xf8, 0x3f, 0xff, 0xbf, 0xb9, 0x9e, 0x6e, 0x7f, 0x77, 0xbe, 0xfc, 0xee, 0xef,
0xff, 0xff, 0x98, 0xf0, 0x3f, 0xff, 0x83, 0xb9, 0x9e, 0x0e, 0x07, 0x77, 0xbe, 0x0c, 0xee, 0x0f,
0xff, 0xff, 0x98, 0x00, 0x7f, 0xff, 0x83, 0xb9, 0x9f, 0x0e, 0x07, 0x77, 0xbe, 0x0d, 0xee, 0x0f,
0xff, 0xff, 0x80, 0x00, 0xff, 0xff, 0xd7, 0xff, 0xff, 0xbf, 0x6f, 0xff, 0xff, 0x5f, 0xff, 0x7f,
0xff, 0xff, 0x80, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0x80, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0x80, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xc2, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xe7, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff
};
void setup() {
Serial.begin(9600);
display.begin(SSD1306_SWITCHCAPVCC);
//oled显示logo
display.drawBitmap(0,0,pic,128,64,1);//
display.display();
display.clearDisplay();
delay(3000);
Serial.print("Initializing SD card...");
//sd卡启动
if (!SD.begin(chipSelect)) {
Serial.println("Card failed, or not present");
// don't do anything more:
return;
}
Serial.println("card initialized.");
}
uint32_t fileNum = 0;
int i = 0;
char filen[8] = {0};
void loop() {
//循环读取sd卡上的图片，并显示到oled
for(fileNum=0; fileNum<=5355;fileNum++)
{
//0000-5355.bmp 图片名字
//3帧跳过一帧
if(fileNum % 3 == 0){
continue;
}
sprintf(filen, "%04d.bmp", fileNum);
File dataFile = SD.open(filen);
if (dataFile)
{
//读取图片，并把图片的数据存放到buff中
dataFile.read(buff,BUFF_SIZE);
dataFile.close();
display.clearDisplay();
//62个字节是图片文件中的头信息,62之后的是真实图片数据
//data: 40+14+4*2 -> end
display.drawBitmap(0,0,buff+62,128,64,1);//
display.display();
}
// 图片打开失败
else {
Serial.println("error opening file");
}
}
}
代码注释写的很清楚，就不再详细解释了。最后我们下载到零知标准板上，可以看看播放的效果:
