零知开源软件库使用-ILI9341并口显示屏

对于ILI9341的240x320屏幕，零知开源平台已经可以支持该显示屏的常用操作了，一个示例如下：

程序编写

复制

   /**
   *    文件: ili9341-并口显示.ino      by 零知实验室([url]www.lingzhilab.com[/url])
   *    -^^- 零知开源，让电子制作变得更简单！ -^^-
   *    时间: 2018/08/02 17:55
   *    说明:
   **/

   #include "ili9341_parallel.h"

   //参数依次表示引脚：rs_pin, wr_pin, rd_pin, cs_pin, rst_pin, d0, d1, d2, d3, d4, d5, d6, d7
   ili9341_parallel_class display(15,16,17,18,19,0,1,2,3,4,5,6,7);

   // the setup routine runs once when you press reset:
   void setup() {
       // put your setup code here, to run once:

           display.begin();

           //用颜色清屏
           display.clear(BLACK);

           //画实心矩形
           display.drawBox(0,10,80,60,BLUE);//blue

           //画线
           display.drawLine(0,80, 100,80, RED);

           //画圆
           display.drawCircle(20,120,20,RED);

           //画空心矩形
           display.drawFrame(0,130,90,140,GREEN);

           //显示ascii字符串
           display.drawString(0,180,GRAYBLUE, "www.lingzhilab.com");

           //显示中文，参数：点的坐标、背景、字体颜色、大小：26/24、汉字
           display.drawUTF8_ZH(0,200,BLACK,MAGENTA,16,"零知开源");
           display.drawUTF8_ZH(10,250,BLACK,LIGHTBLUE,16,"让电子制作变得更简单");
   }

   // the loop routine runs over and over again forever:
   void loop() {
       // put your main code here, to run repeatedly:

   }


其显示效果如下：

在上面我们使用的接口是8位并口操作，可以进行常用图形的显示、字符串显示，以及中文显示，由于中文的字库较大，因此我们可以按照自己的需求加入中文字库。

下面主要说下如何加入自己的中文字体，主要修改软件库中的ili9341_font.h文件，因为我们使用的是utf-8编码格式，因此也可以显示其他外文字体。

1、我们先要制作字库（只需要加入自己需要的）：

我们使用附件中的软件pctolcd工具制作：

打开软件后，在配置中选择如下：

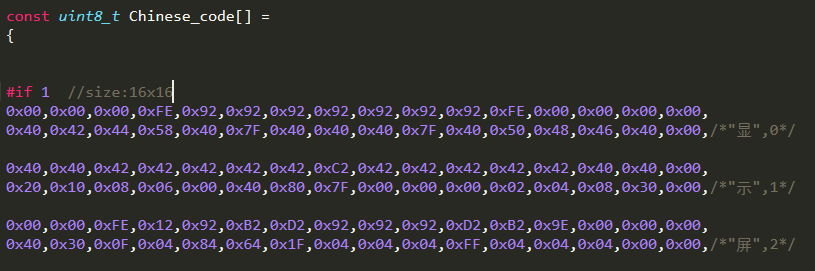

然后我们在软件中填入自己需要显示的所有中文字符，并选择size大小（请选择16x16和24x24的），点击生成字模，再把生成的字模拷贝到ili9341_font.h文件中的Chinese_code[]数组中，如下：

2、我们需要制作汉字对应的UTF8编码表：

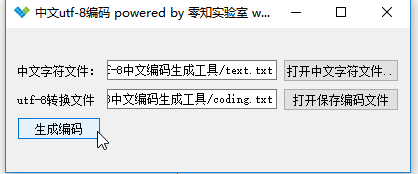

首先我们使用附件中的工具（utf8中文编码生成工具）来生成，我们只需要把你需要的所有汉字填写到该软件目录下的 text.txt 文件中（注意：text.txt文件要保证是一个utf8格式的），然后打开软件选择好汉字文件和utf8编码文件，如下：

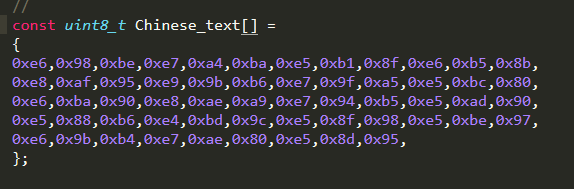

点击生成编码，即可在coding.txt文件中生成汉字对应的utf8编码表，打开该文件复制编码表填入到ili9341_font.h文件中的Chinese_text[]数组中，如下：

经过上面的步骤我们就制作号了自己的汉字字库了，现在我们只需要使用display.drawUTF8_ZH()；接口函数显示汉字就可以了。
