零知模块使用-SIM800C GSM模块的应用

GSM模块的短信,电话功能可以说是我们比较常用的功能了,本文将演示SIM800C GSM模块的使用。SIM800C模块供电电压范围为5-18V,支持移动、联通2/3/4G卡。

一、硬件

1、需要的模块

零知标准板(点击购买)

SIM800C模块(点击购买)

2、接线

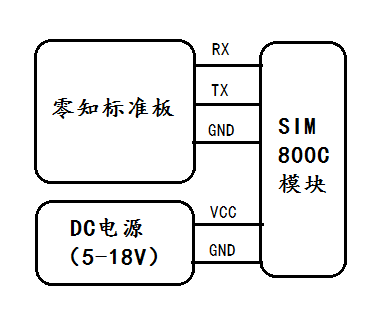

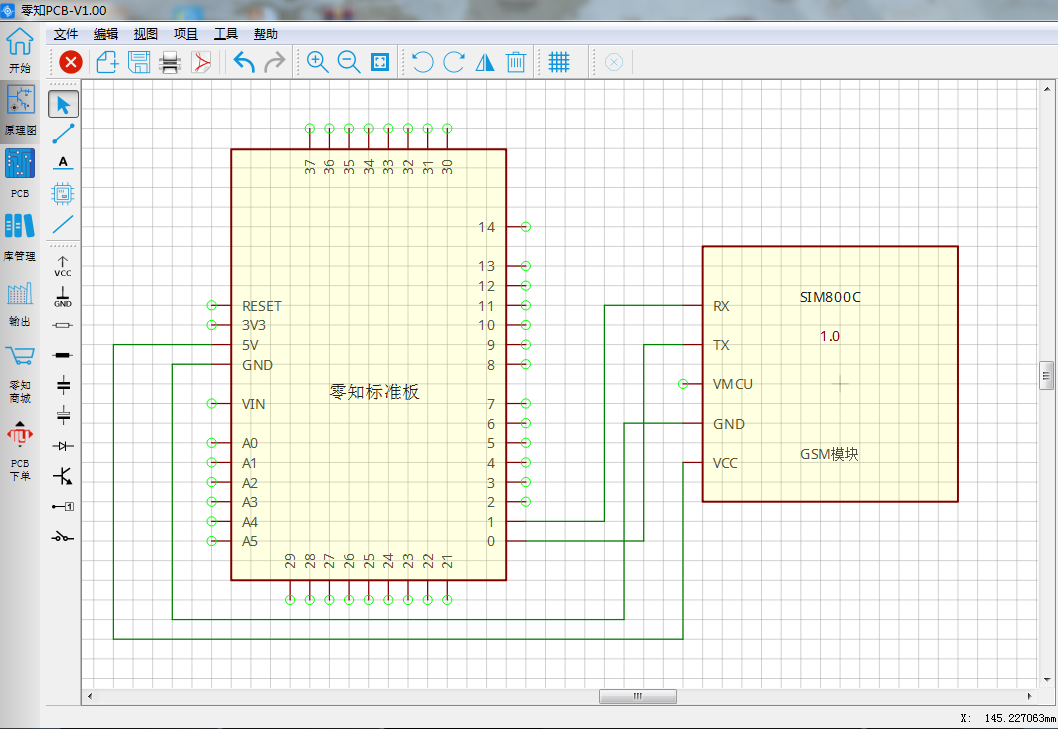

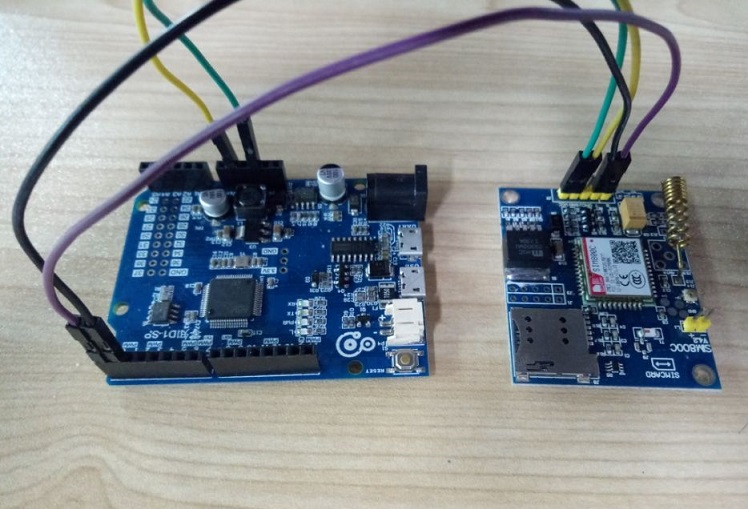

零知标准板5V供电,若模块无法正常工作,可外接电源,注意标准板和SIM800C模块要共地。

二、软件

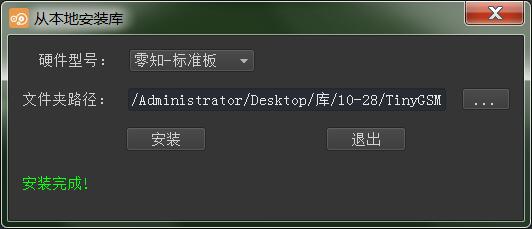

1、安装以下软件库:

TinyGSM.zip(点击下载)

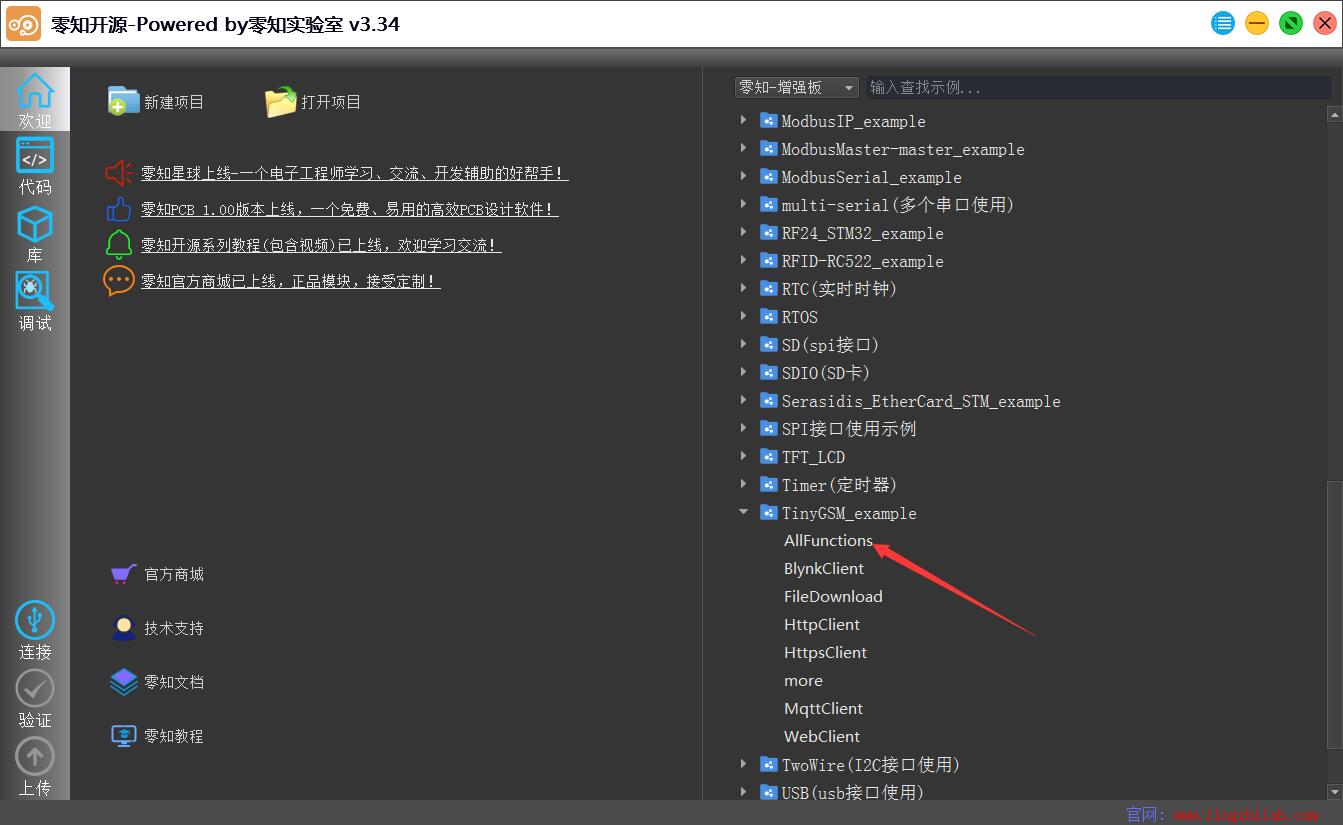

2、安装完成后打开以下示例:



	/**************************************************************
	 *
	 * TinyGSM Getting Started guide:
	 *   [url]https://tiny.cc/tinygsm-readme[/url]
	 *
	 * NOTE:
	 * Some of the functions may be unavailable for your modem.
	 * Just comment them out.
	 *
	 **************************************************************/

	// Select your modem:
	#define TINY_GSM_MODEM_SIM800
	// #define TINY_GSM_MODEM_SIM808
	// #define TINY_GSM_MODEM_SIM868
	// #define TINY_GSM_MODEM_SIM900
	// #define TINY_GSM_MODEM_SIM7000
	// #define TINY_GSM_MODEM_SIM5360
	// #define TINY_GSM_MODEM_SIM7600
	// #define TINY_GSM_MODEM_UBLOX
	// #define TINY_GSM_MODEM_SARAR4
	// #define TINY_GSM_MODEM_M95
	// #define TINY_GSM_MODEM_BG96
	// #define TINY_GSM_MODEM_A6
	// #define TINY_GSM_MODEM_A7
	// #define TINY_GSM_MODEM_M590
	// #define TINY_GSM_MODEM_MC60
	// #define TINY_GSM_MODEM_MC60E
	// #define TINY_GSM_MODEM_ESP8266
	// #define TINY_GSM_MODEM_XBEE
	// #define TINY_GSM_MODEM_SEQUANS_MONARCH

	// Set serial for debug console (to the Serial Monitor, default speed 115200)
	#define SerialMon Serial

	// Set serial for AT commands (to the module)
	// Use Hardware Serial on Mega, Leonardo, Micro
	#define SerialAT Serial1

	// or Software Serial on Uno, Nano
	//#include <SoftwareSerial.h>
	//SoftwareSerial SerialAT(2, 3); // RX, TX

	// See all AT commands, if wanted
	//#define DUMP_AT_COMMANDS

	// Define the serial console for debug prints, if needed
	#define TINY_GSM_DEBUG SerialMon

	// Range to attempt to autobaud
	#define GSM_AUTOBAUD_MIN 9600
	#define GSM_AUTOBAUD_MAX 38400

	/*
	 * Tests enabled
	 */
	#define TINY_GSM_TEST_GPRS true
	#define TINY_GSM_TEST_WIFI false
	#define TINY_GSM_TEST_CALL false
	#define TINY_GSM_TEST_SMS true
	#define TINY_GSM_TEST_USSD false
	#define TINY_GSM_TEST_BATTERY false
	// powerdown modem after tests
	#define TINY_GSM_POWERDOWN false

	// set GSM PIN, if any
	#define GSM_PIN ""

	// Set phone numbers, if you want to test SMS and Calls
	#define SMS_TARGET  "13237003655"
	#define CALL_TARGET "13237003655"

	// Your GPRS credentials
	// Leave empty, if missing user or pass
	const char apn[]  = "YourAPN";
	const char gprsUser[] = "";
	const char gprsPass[] = "";
	const char wifiSSID[]  = "YourSSID";
	const char wifiPass[] = "YourWiFiPass";

	#include <TinyGsmClient.h>

	#ifdef DUMP_AT_COMMANDS
	  #include <StreamDebugger.h>
	  StreamDebugger debugger(SerialAT, SerialMon);
	  TinyGsm modem(debugger);
	#else
	  TinyGsm modem(SerialAT);
	#endif

	void setup() {
	  // Set console baud rate
	  SerialMon.begin(115200);
	  delay(10);

	  // !!!!!!!!!!!
	  // Set your reset, enable, power pins here
	  // !!!!!!!!!!!

	  DBG("Wait...");

	  // Set GSM module baud rate
	  TinyGsmAutoBaud(SerialAT,GSM_AUTOBAUD_MIN,GSM_AUTOBAUD_MAX);
	  //SerialAT.begin(9600);
	  delay(3000);
	}

	void loop() {

	  // Restart takes quite some time
	  // To skip it, call init() instead of restart()
	  DBG("Initializing modem...");
	  if (!modem.restart()) {
	  // if (!modem.init()) {
	    DBG("Failed to restart modem, delaying 10s and retrying");
	    delay(3000);
	    // restart autobaud in case GSM just rebooted
	    TinyGsmAutoBaud(SerialAT,GSM_AUTOBAUD_MIN,GSM_AUTOBAUD_MAX);
	    delay(10000);
	    return;
	  }

	  String name = modem.getModemName();
	  DBG("Modem Name:", name);

	  String modemInfo = modem.getModemInfo();
	  DBG("Modem Info:", modemInfo);

	#if TINY_GSM_TEST_GPRS
	  // Unlock your SIM card with a PIN if needed
	//  if ( GSM_PIN && modem.getSimStatus() != 3 ) {
	//    modem.simUnlock(GSM_PIN);
	//  }
	#endif

	#if TINY_GSM_TEST_WIFI
	  DBG("Setting SSID/password...");
	  if (!modem.networkConnect(wifiSSID, wifiPass)) {
	    DBG(" fail");
	    delay(10000);
	    return;
	  }
	  SerialMon.println(" success");
	#endif

	#if TINY_GSM_TEST_GPRS && defined TINY_GSM_MODEM_XBEE
	  // The XBee must run the gprsConnect function BEFORE waiting for network!
	  modem.gprsConnect(apn, gprsUser, gprsPass);
	#endif

	  DBG("Waiting for network...");
	  if (!modem.waitForNetwork()) {
	    delay(1000);
	    return;
	  }

	  if (modem.isNetworkConnected()) {
	    DBG("Network connected");
	  }

	#if TINY_GSM_TEST_GPRS
	  DBG("Connecting to", apn);
	  if (!modem.gprsConnect(apn, gprsUser, gprsPass)) {
	    delay(10000);
	    return;
	  }

	  bool res = modem.isGprsConnected();
	  DBG("GPRS status:", res ? "connected" : "not connected");

	  String ccid = modem.getSimCCID();
	  DBG("CCID:", ccid);

	  String imei = modem.getIMEI();
	  DBG("IMEI:", imei);

	  String cop = modem.getOperator();
	  DBG("Operator:", cop);

	  IPAddress local = modem.localIP();
	  DBG("Local IP:", local);

	  int csq = modem.getSignalQuality();
	  DBG("Signal quality:", csq);

	  // This is only supported on SIMxxx series
	  // String gsmLoc = modem.getGsmLocation();
	  // DBG("GSM location:", gsmLoc);

	  // This is only supported on SIMxxx series
	  // String gsmTime = modem.getGSMDateTime(DATE_TIME);
	  // DBG("GSM Time:", gsmTime);
	  // String gsmDate = modem.getGSMDateTime(DATE_DATE);
	  // DBG("GSM Date:", gsmDate);
	#endif

	#if TINY_GSM_TEST_USSD
	  String ussd_balance = modem.sendUSSD("*111#");
	  DBG("Balance (USSD):", ussd_balance);

	  String ussd_phone_num = modem.sendUSSD("*161#");
	  DBG("Phone number (USSD):", ussd_phone_num);
	#endif

	#if defined(TINY_GSM_MODEM_HAS_GPS)
	  modem.enableGPS();
	  String gps_raw = modem.getGPSraw();
	  modem.disableGPS();
	  DBG("GPS raw data:", gps_raw);
	#endif

	#if TINY_GSM_TEST_SMS && defined(SMS_TARGET)
	  res = modem.sendSMS(SMS_TARGET, String("Hello from ") + imei);
	  DBG("SMS:", res ? "OK" : "fail");

	  // This is only supported on SIMxxx series
	  res = modem.sendSMS_UTF16(SMS_TARGET, u"Привіііт!", 9);
	  DBG("UTF16 SMS:", res ? "OK" : "fail");
	#endif

	#if TINY_GSM_TEST_CALL && defined(CALL_TARGET)
	  DBG("Calling:", CALL_TARGET);

	  // This is NOT supported on M590
	  res = modem.callNumber(CALL_TARGET);
	  DBG("Call:", res ? "OK" : "fail");

	  if (res) {
	    delay(1000L);

	    // Play DTMF A, duration 1000ms
	    modem.dtmfSend('A', 1000);

	    // Play DTMF 0..4, default duration (100ms)
	    for (char tone='0'; tone<='4'; tone++) {
	      modem.dtmfSend(tone);
	    }

	    delay(5000);

	    res = modem.callHangup();
	    DBG("Hang up:", res ? "OK" : "fail");
	  }
	#endif

	#if TINY_GSM_TEST_BATTERY
	  uint8_t chargeState = -99;
	  int8_t percent = -99;
	  uint16_t milliVolts = -9999;
	  modem.getBattStats(chargeState, percent, milliVolts);
	  DBG("Battery charge state:", chargeState);
	  DBG("Battery charge 'percent':", percent);
	  DBG("Battery voltage:", milliVolts / 1000.0F);

	  float temp = modem.getTemperature();
	  DBG("Chip temperature:", temp);
	#endif

	#if TINY_GSM_TEST_GPRS
	  modem.gprsDisconnect();
	  if (!modem.isGprsConnected()) {
	    DBG("GPRS disconnected");
	  } else {
	    DBG("GPRS disconnect: Failed.");
	  }
	#endif

	#if TINY_GSM_TEST_WIFI
	  modem.networkDisconnect();
	  DBG("WiFi disconnected");
	#endif

	#if TINY_GSM_POWERDOWN
	  // Try to power-off (modem may decide to restart automatically)
	  // To turn off modem completely, please use Reset/Enable pins
	  modem.poweroff();
	  DBG("Poweroff.");
	#endif

	  // Do nothing forevermore
	  while (true) {
	    modem.maintain();
	  }
	}


在代码中我们设置好模块型号和需要测试的功能及其参数,然后验证上传至标准板。这里我们测试该模块的短信功能。

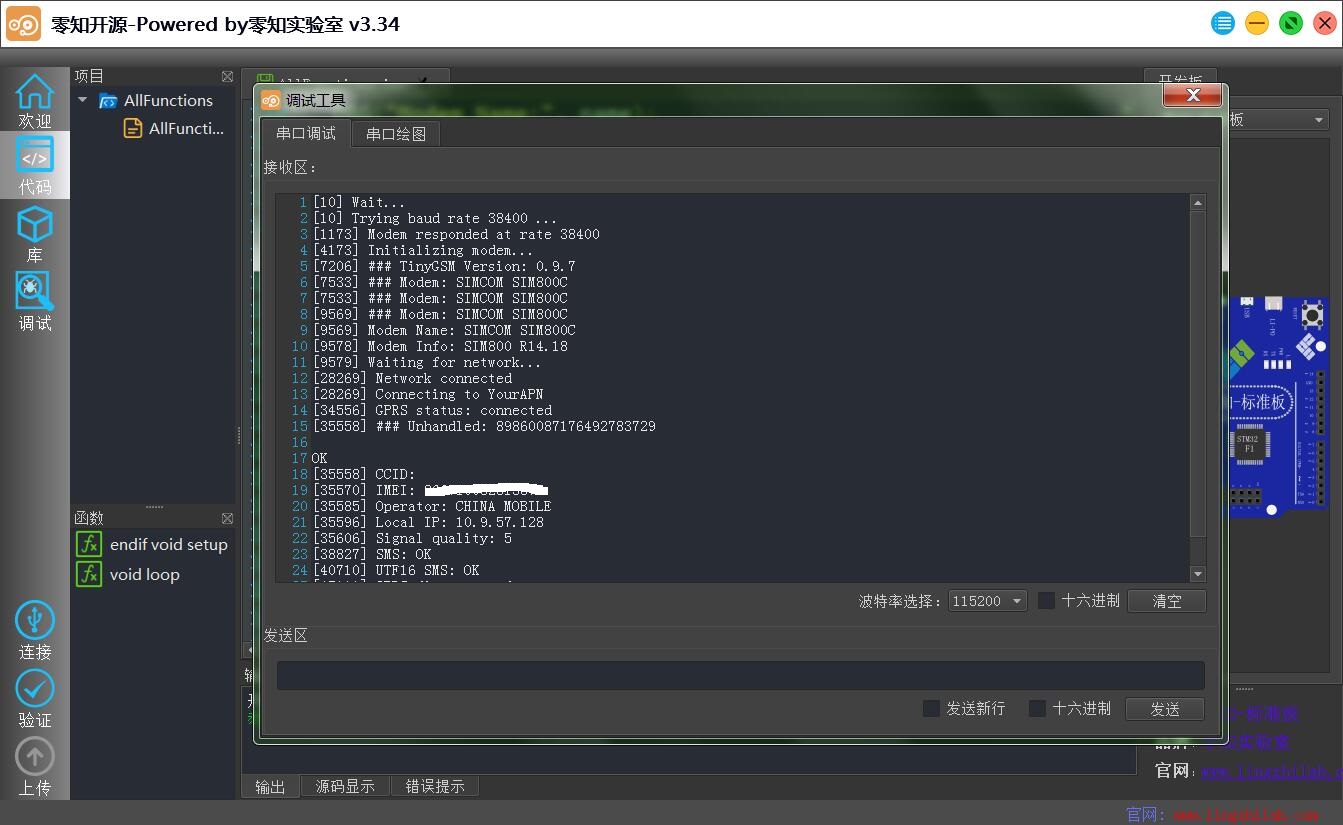

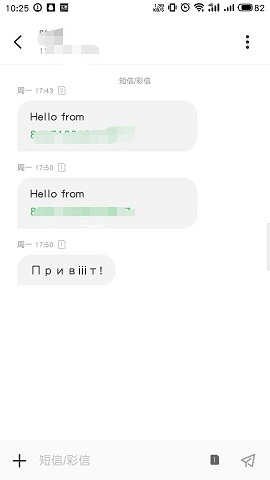

结果如下:
