零知开源快速入门6-使用按键来控制你的灯

之前我们的LED灯在我们点亮以后，他只能一直在那里工作，如果我们想要随时打开或者关闭它该怎么办呢？一个很简单的方法就是加上一个按键控制，使我们的LED可以控制。

一、工具原料

电脑，windows系统
零知开发板
micro-usb线
LED灯一个
按键开关1个
220Ω 电阻1个
10kΩ 电阻1个
面包板一个+若干跳线

二、硬件连接

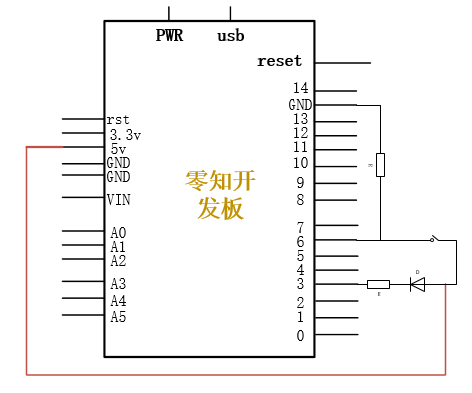

1、硬件连接原理图

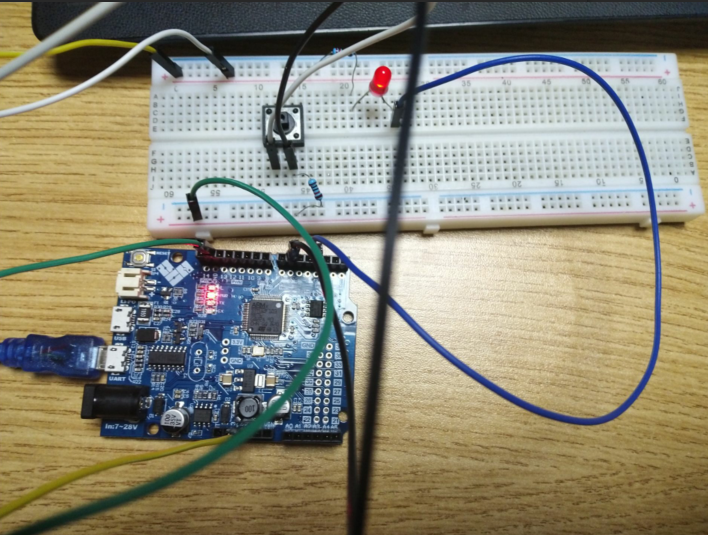

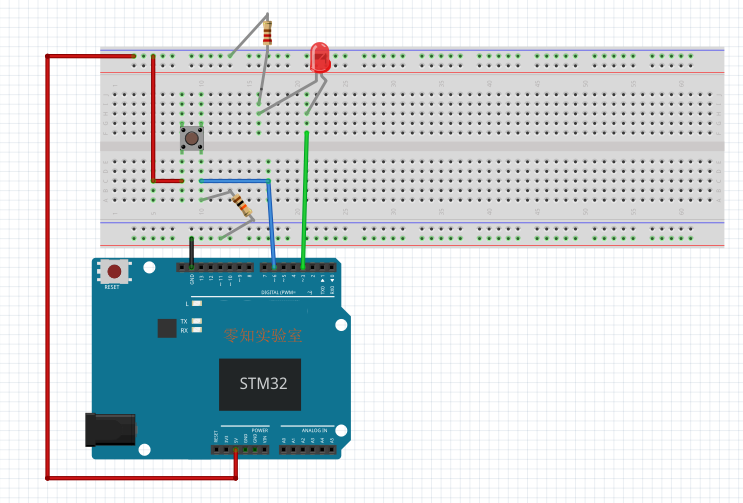

2、实际连线

三、方法步骤

1、打开零知实验室软件开发工具，然后新建项目，输入以下代码：

2、按照之前的方式先【编译】，然后【上传】到开发板中。

复制

		/**
		*    文件: KEY-LED-test.ino
		*    作者: 零知实验室
		*    时间: 2018/06/25 11:38
		*    说明:
		**/

		int ledPin = 3;//LED连接到零知开发板的3脚
		int keyPin = 6;//按键连接到零知开发板的6脚用于检测按键的状态

		int inputValue = 0;//用于存放6脚按键的电平状态


		void setup() {

		        pinMode(ledPin, OUTPUT);
		        pinMode(keyPin, INPUT);
		        digitalWrite(ledPin, HIGH);
		}

		void loop() {

		        inputValue = digitalRead(keyPin);//读取6脚的电平状态，并赋值给inputValue
		        delay(200);
		        inputValue = digitalRead(keyPin);
		        if(inputValue == HIGH)//按键按下
		        {
		                digitalWrite(ledPin, LOW);
		        }else{        //按键释放
		                digitalWrite(ledPin, HIGH);
		        }
		}




四、成果展示

上面步骤成功完成后，我们就可以看到预期的结果了，如下

补充：简介10kΩ电阻的作用以及按键消抖

电路中用到的 10kΩ 电阻是下拉电阻，其作用是将原本不稳定的6号脚保持在一个确定的低电平状态。结合教程直观说明，如果不加下拉电阻，不稳定的电路容易产生干扰信号，容易产生高电平误判，导致未按下按键时LED也亮了，与之对应的还有上拉电阻，感兴趣的小伙伴可以去学习相关电路知识。

或许有些小伙伴会发现我们读取了两次6号脚的状态，并且在第一次读取后还加入了一段延时，其实这个作用就是按键消抖，我们使用的按键并不是按下后马上达到闭合状态，松开不是马上就完全断开，在过程中会有不可避免的抖动，为了保证按键每次按下只产生一次闭合作用，我们就需要使用消抖。

---
