零知开源快速入门5-制作一个交通灯

相信我们每个人都见到过交通灯,它几乎关系着每一个人的人生安全,可见其重要性,那么如何自己来实现一个交通灯的demo呢,有了前面的知识我们完全有能力自己制作了。

一、工具原料

电脑,windows系统
零知开发板
micro-usb线
LED灯红色、绿色、黄色各一个
220Ω 电阻3个
面包板一个+若干跳线

二、硬件连接

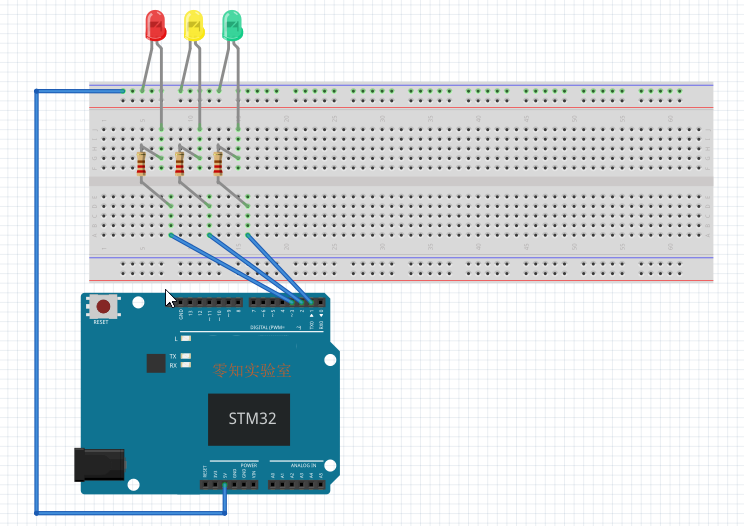

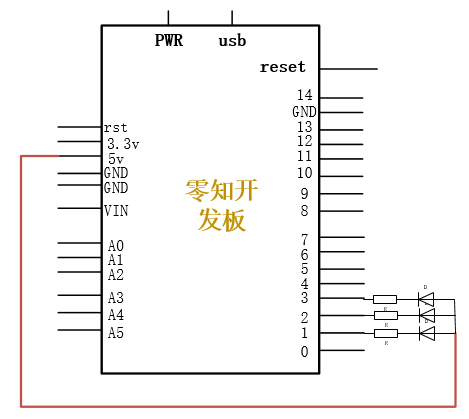

1、硬件连接原理图

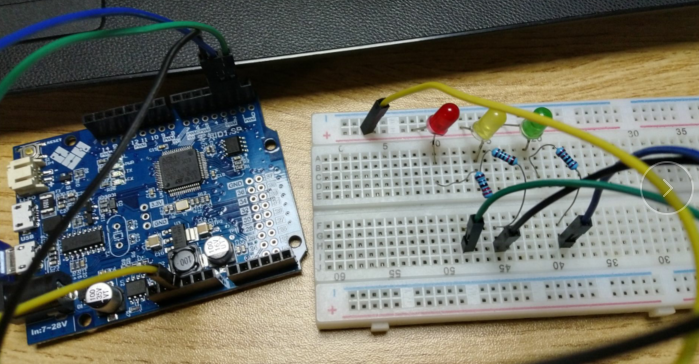

2、实际连线

硬件连线如下:(在这里1,2,3分别接绿色、黄色、红色LED)

三、方法步骤

1、打开零知实验室软件开发工具,然后新建项目3LED-test,输入以下代码:

2、按照之前的方式先【验证】,然后【上传】到开发板中。



	/**
	*    文件: 3LED-test.ino
	*    作者: 零知实验室
	*    时间: 2018/06/23 20:03
	*    说明:
	**/

	#define LED_G 1 //声明LED_G,LED_Y,LED_R三个变量分别表示1,2,3号引脚
	#define LED_Y 2
	#define LED_R 3

	void setup() {
	        pinMode(LED_G, OUTPUT);
	        pinMode(LED_Y, OUTPUT);
	        pinMode(LED_R, OUTPUT);
	}

	void loop() {
	        digitalWrite(LED_G, LOW);////点亮 绿灯
	        delay(5000);//延时5秒
	        digitalWrite(LED_G, HIGH); //熄灭 绿灯
	        for(int i=0;i<3;i++)//闪烁交替三次,黄灯闪烁效果
	        {
	                delay(500);//延时0.5 秒
	                digitalWrite(LED_Y, LOW);//点亮  黄灯
	                delay(500);//延时0.5 秒
	                digitalWrite(LED_Y, HIGH);//熄灭  黄灯
	        }
	        delay(500);//延时0.5 秒
	        digitalWrite(LED_R, LOW);//点亮 红灯
	        delay(5000);//延时5 秒
	        digitalWrite(LED_R, HIGH);//熄灭 红灯
	}




四、成果展示

上面步骤成功完成后,我们就可以看到预期的结果了,如下:

上面只是实现了一个交通灯,我们经常过十字路口时候可以看到有好几个交通灯,你可以开动你聪明的大脑来完成一个稍微复杂一点儿的交通灯。
