零知开源快速入门17-三个IO控制8个LED灯

在之前我们控制LED的时候，都是一个LED就需要一个对应的引脚。但是在我们板子引脚有限的情况下，这样使用就很浪费了，我们这里加上一个74HC595模块来实现只用3个IO引脚来控制8个LED。74HC595实际上就是一个串行输入并行输出的位移缓存器，因此它能使用少量IO来控制多个输出，这在引脚有限的情况下要控制很多LED是非常有用的。

一、工具原料

电脑，windows系统
零知开发板
micro-usb线
LED灯红色4个，绿色4个
220Ω 电阻8个
74HC595模块一个
面包板一个+若干跳线

二、硬件连接

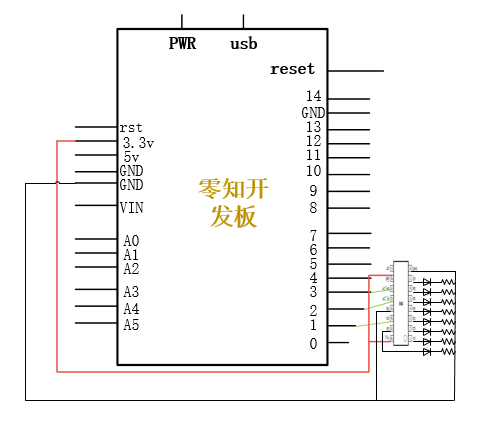

1、硬件连接原理图

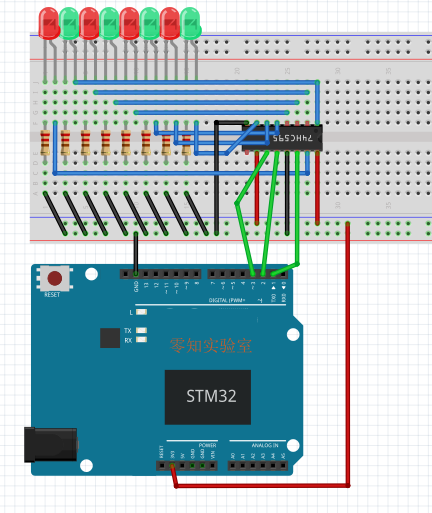

2、实际连线

三、方法步骤

1、打开零知实验室软件开发工具，然后新建项目，输入以下代码：

2、按照之前的方式先【编译】，然后【上传】到开发板中。

复制

	/**
	*    文件: 74HC595-8led.ino      by 零知实验室(www.lingzhilab.com)
	*    -- 零知开源，让电子制作变得更简单！ --
	*    时间: 2018/06/27 13:39
	*    说明: 使用74HC595 模块控制8个led，显示从0-255的二进制编码，
	**/

	int data  = 1;//74HC595的14脚 数据输入引脚SI
	int clock = 3;//74hc595的11脚 时钟线 SCK
	int latch = 2;//74hc595的12脚 输出存储器锁存线RCK

	// the setup routine runs once when you press reset:
	void setup() {
	    // put your setup code here, to run once:
	        pinMode(data, OUTPUT);
	        pinMode(clock, OUTPUT);
	        pinMode(latch, OUTPUT);
	}

	// the loop routine runs over and over again forever:
	void loop() {
	    //8个灯，对应着74HC595的8个IO口，也就是有8位的二进制数，
	    //二进制数中1表示灯亮，0表示灯灭，那么8个灯就有256种组合
	        for(int i = 0; i <256; i++)
	        {
	                digitalWrite(latch, LOW);
			//串行数据输出，MSBFIRST表示高位在先，~i表示i按位取反
	                shiftOut(data, clock, MSBFIRST, ~i);
	                digitalWrite(latch, HIGH);//锁存
	                delay(500);
	        }
	}

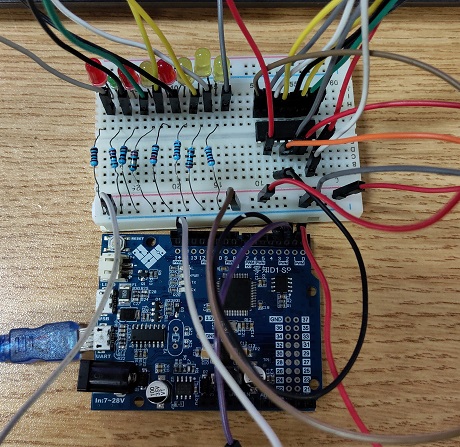

四、成果展示

上面步骤成功完成后，我们就可以看到预期的结果了，如下：

---
